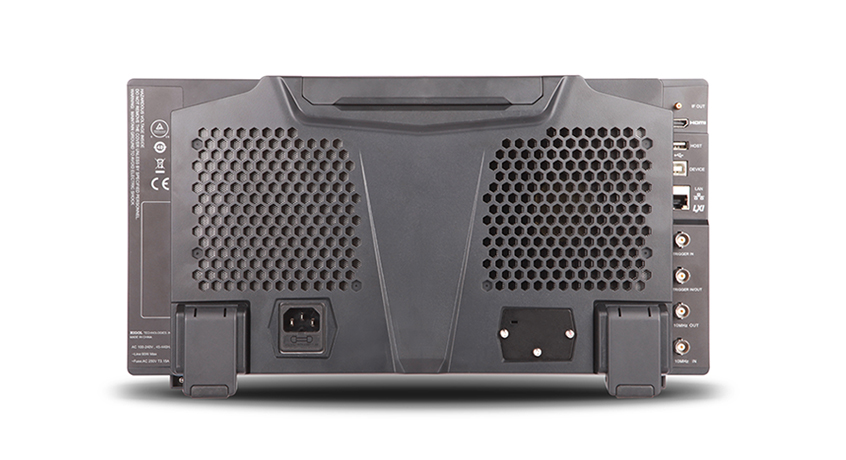

RIGOL/普源精电/RSA5065-TG/RSA5056/RSA5032-TG/RSA5032/频谱分析仪

RSA5032实时频谱分析仪,配备实时分析及扫频分析功能,拥有优异的性能及指标。其频率范围9kHz至3.2GHz,并提供带有跟踪源“-TG”型号,可广泛的应用于企业研发、工厂生产、教育教学等诸多领域。RSA5065实时频谱分析仪,配备实时分析及扫频分析功能,拥有优异的性能及指标。其频率范围9kHz至6.5GHz,并提供带有跟踪源“-TG”型号,可广泛的应用于企业研发、工厂生产、教育教学等诸多领域。

频谱分析仪

RIGOL RSA5000系列实时频谱分析仪是基于RIGOL的Ultra Real技术平台的一台全功能高性能实时频谱分析仪,频段范围包含为9kHz至6.5GHz,9kHz至3.2GHz两个频段型号。RSA3000系列实时频谱分析仪同样是基于Ultra Real技术平台的基础型实时频谱分析仪,频段范围包含为9kHz至4.5GHz,9kHz至3.0GHz两个频段型号。RSA5000/RSA3000系列标配扫频模式(GPSA)和实时模式(RTSA),在实时和扫频模式下,均具有良好的指标和性能。RSA5000/RSA3000系列标配扫频模式(GPSA)和实时模式(RTSA),可以完美地解决通用扫频式频谱分析仪由于设计原理及扫描速度过慢而引起的不能完整捕获信号甚至丢失信号的问题。 DSA800系列和DSA700系列频谱分析仪是基于RIGOL全新频谱分析仪技术平台采用数字中频技术的高性能频谱分析设备。其中的DSA875和DSA832频谱分析仪,频率可以达到7.5GHz或3.2GHz,具有非常好的性能指标。DANL低至-161dBm,相噪指标的典型值<-98dBc/Hz,达到国际同类产品的先进水平。经济型的DSA815被誉为“万元经济型频谱分析仪”,标配前置放大器,同时提供1.5 GHz跟踪源(选配),VSWR测量套装(选配),EMI滤波器和准峰值检波器(选配)等。 DSA800E系列是为了满足追求更低成本的用户设计,它的超高性能和更高的可靠性,可全面替换DSA1000系列产品。其出色的性能,可满足绝大部分射频相关应用的需求,是一款专门为教育及产线应用设计的经济型产品。 DSA700系列频谱分析仪,频率可达到1GHz,具有极高的性价比,提供针对2FSK调制的遥控器、汽车钥匙等信号测量分析功能。 DSA800系列和DSA700系列频谱分析仪是基于RIGOL全新频谱分析仪技术平台采用数字中频技术的高性能频谱分析设备。其中的DSA875和DSA832频谱分析仪,频率可以达到7.5GHz或3.2GHz,具有非常好的性能指标。DANL低至-161dBm,相噪指标的典型值<-98dBc/Hz,达到国际同类产品的先进水平。经济型的DSA815被誉为“万元经济型频谱分析仪”,标配前置放大器,同时提供1.5 GHz跟踪源(选配),VSWR测量套装(选配),EMI滤波器和准峰值检波器(选配)等。 DSA800E系列是为了满足追求更低成本的用户设计,它的超高性能和更高的可靠性,可全面替换DSA1000系列产品。其出色的性能,可满足绝大部分射频相关应用的需求,是一款专门为教育及产线应用设计的经济型产品。 DSA700系列频谱分析仪,频率可达到1GHz,具有极高的性价比,提供针对2FSK调制的遥控器、汽车钥匙等信号测量分析功能。



系列频率范围实时带宽分辨率带宽(RBW)相位噪声(典型值)显示平均噪声电平(DANL)跟踪源
                                       RIGOL
RSA5065
9kHz~6.5GHz40MHz1Hz~10MHz-108dBc/Hz@10kHz-165dBm-TG
                                       RIGOL
RSA5032
9kHz~3.2GHz40MHz1Hz~10MHz-108dBc/Hz@10kHz-165dBm-TG
                                       RIGOL
DSA832E
9kHz~3.2GHz--10Hz~1MHz-90dBc/Hz@10kHz-148dBm (归一化到100Hz)-TG
                                       RIGOL
DSA710
100kHz~1GHz--10Hz~1MHz-80dBc/Hz@10kHz-130dBm (归一化到100Hz)--
                                       RIGOL
DSA705
100kHz~500MHz--10Hz~1MHz-80dBc/Hz@10kHz-130dBm (归一化到100Hz)--
                                       RIGOL
DSA875
9kHz~7.5GHz--10Hz~1MHz-98dBc/Hz@10kHz---TG
                                       RIGOL
DSA832
9kHz~3.2GHz--10Hz~1MHz-98dBc/Hz@10kHz---TG
                                       RIGOL
DSA815
9kHz~1.5GHz--100Hz~1MHz-80dBc/Hz@10kHz---TG
产品家族
型号频率范围实时带宽分辨率带宽(RBW)相位噪声(典型值)显示平均噪声电平(DANL)带跟踪源
RSA50659kHz~6.5GHz40MHz1Hz~10MHz-108dBc/Hz@10kHz-165dBm
RSA5065-TG9kHz~6.5GHz40MHz1Hz~10MHz-108dBc/Hz@10kHz-165dBm
RSA50329kHz~3.2GHz40MHz1Hz~10MHz-108dBc/Hz@10kHz-165dBm
RSA5032-TG9kHz~3.2GHz40MHz1Hz~10MHz-108dBc/Hz@10kHz-165dBm



技术文档
文件文件大小发布时间
RSA5000安装手册325.35KB2018-05-09
RSA5000系列数据手册2.31MB2017-12-26
RSA5000系列用户手册4.75MB2017-12-26
RSA5000系列快速指南880.76KB2017-12-26
RSA5000系列编程手册3.51MB2018-02-09
Utility Kit说明书
2017-12-11
RF Adaptor Kit选附件手册
2017-12-11
RF Cable Kit选附件手册
2017-12-11
RF Attenuator Kit选附件手册
2017-12-11
High Power Attenuator选附件手册
2017-12-11
RF Cable Kit选附件手册
2017-12-11
VB1032 VSWR电桥用户手册
2017-12-11
VB1040 VSWR电桥用户手册 用户手册
2017-12-11
VB1080 VSWR电桥用户手册 用户手册
2017-12-11
NFP-3 近场探头用户手册
2017-12-11
RackmountKit说明书325.35KB2018-02-11
