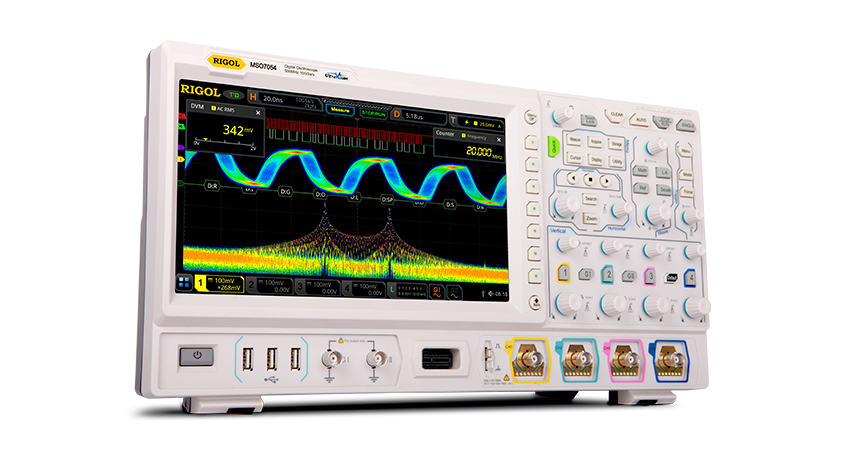

RIGOL/普源精电/数字示波器MSO7054/MSO7034/MSO7024/MSO7014/DS7054/DS7034/DS7024/DS7014
MSO/DS7000系列数字示波器采用RIGOL自己研发的ASIC数字示波器处理芯片，采样率高达10GSa/s,存储深度可达500Mpts，带宽高达500MHz，是一款集6种仪器于一身的高性能数字示波器。MSO7000/DS7000系列数字示波器是基于RIGOL的UltraVision II代技术，采用10.1英寸多点触控电容屏，具有超高的采样带宽比和存储深度、良好的显示效果、优异的波形捕获率和强大的数据分析功能，多项指标均达业界一流水平。同时提供从主机、选附件到应用软件的完备解决方案，对工控、电源、汽车电子等工业行业客户具有突出的吸引力。
产品描述
MSO/DS7000系列数字示波器采用RIGOL自己研发的ASIC数字示波器处理芯片，采样率高达10GSa/s,存储深度可达500Mpts，带宽高达500MHz，是一款集6种仪器于一身的高性能数字示波器。MSO7000/DS7000系列数字示波器是基于RIGOL的UltraVision II代技术，采用10.1英寸多点触控电容屏，具有超高的采样带宽比和存储深度、良好的显示效果、优异的波形捕获率和强大的数据分析功能，多项指标均达业界一流水平。同时提供从主机、选附件到应用软件的完备解决方案，对工控、电源、汽车电子等工业行业客户具有突出的吸引力。 RIGOL/普源精电/MSO/DS/7054/7034/7024/7014//7000系列数字示波器
产品家族
| 型号 | 模拟带宽 | 实时采样率 | 存储深度 | 波形捕获率 | 数字通道 | 内置信号源 |
| MSO7054 | 500MHz | 10GSa/s | 500Mpts（选配） | 600,000wfms/s | 16 | 2CH（选配） |
| MSO7034 | 350MHz | 10GSa/s | 500Mpts（选配） | 600,000wfms/s | 16 | 2CH（选配） |
| MSO7024 | 200MHz | 10GSa/s | 500Mpts（选配） | 600,000wfms/s | 16 | 2CH（选配） |
| MSO7014 | 100MHz | 10GSa/s | 500Mpts（选配） | 600,000wfms/s | 16 | 2CH（选配） |
| DS7054 | 500MHz | 10GSa/s | 500Mpts（选配） | 600,000wfms/s | ||
| DS7034 | 350MHz | 10GSa/s | 500Mpts（选配） | 600,000wfms/s | ||
| DS7024 | 200MHz | 10GSa/s | 500Mpts（选配） | 600,000wfms/s | ||
| DS7014 | 100MHz | 10GSa/s |
500Mpts（选配） |
600,000wfms/s |
技术文档
| 文件 | 文件大小 | 发布时间 |
|---|---|---|
| MSO/DS7000系列数据手册 | 16.2MB | 2018-06-25 |
| MSO/DS7000系列用户手册 | 7.57MB | 2018-05-15 |
| MSO/DS7000系列快速指南 | 2.21MB | 2018-05-15 |
| MSO/DS7000系列编程手册 | 2.99MB | 2018-05-15 |
| RM6041机架安装手册 | 460.35KB | 2018-05-15 |
| RP3500A探头用户手册 | 1.05MB | 2018-05-17 |
| RPL2316探头用户手册 | 610.32KB | 2018-05-17 |
| Ultra Power Analyzer上位机软件数据手册 | 1.46MB | 2018-05-17 |
